Introduction
Le courant électrique continu est le courant fourni par une pile, une batterie .
la boite d’alimentation peut fournir un courant électrique continu
on symbolise le courant électrique continu par = ou par la lettre DC ou CC .
Propriétés du courant électrique continu :
Le sens conventionnel du courant électrique :
Expériences :
Expérience 1 : utilisation d’un moteur électrique

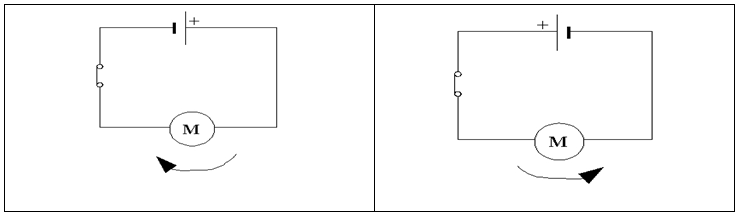

On réalise un circuit comprenant une pile ,un moteur, interrupteur et des fils de connexions .
Observation et conclusion :
Suivant le sens dans lequel on branche la pile, le moteur tourne dans un sens ou dans le sens contraire .
Donc le courant ne circule que dans un seul sens , c’est pour cette raison que l’on différencie les deux bornes de la pile avec les symboles <> et <> .
Expérience 2 : utilisation de la diode

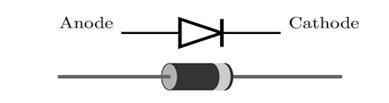

la diode est une composante électronique qui laisse passer le courant électrique dans un seul sens :
Elle laisse passer le courant de la borne A vers la borne B (le sens passant)
Elle ne laisse pas passer le courant de la borne B vers la borne A (le sens non passant)

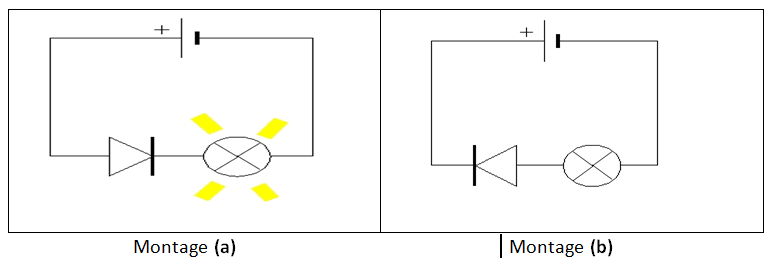

On branche la diode dans les deux circuits suivants :
Observation et conclusion :
Dans le montage (a) la lampe s’allume .
Dans le montage (b) on a permuté les bornes de la diode, la lampe ne s’allume pas ,dans ce cas la diode ne laisse pas passer le courant, elle devient alors non passante
On conclue alors que le courant électrique continu circule de la borne positive (+) vers la borne négative (-) à l’extérieur du générateur (ou la pile). C’est : le sens conventionnel du courant . (on représente le sens du courant dans un circuit par une flèche )
Remarque :

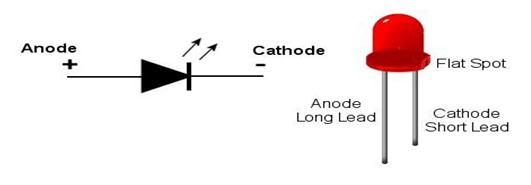

la LED fonctionne sur le même principe que la diode , mais également une lampe
la EDL représentée par le symbole :
Intensité du courant électrique :
Expérience :

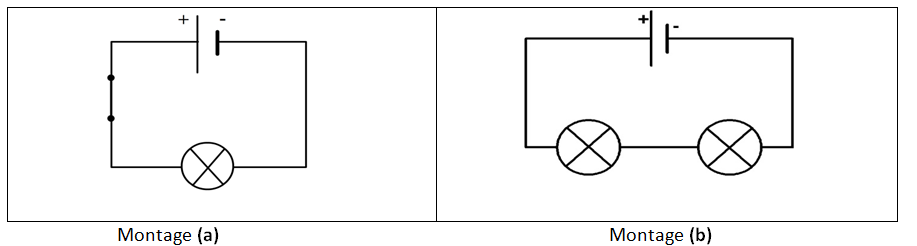

on réalise les deux montages suivants :
Observation:
On observe que la luminosité des deux lampes dans le montage (b) est plus faible que celle de la lampe du montage (a)
Conclusion :
*Le générateur (ou la pile) produit un courant électrique continu, son intensité est notée I , et se mesure avec un ampèremètre .
*L’unité d’intensité du courant électrique est l’ampère, de symbole A
1KA = 1000A 1A = 1000mA
*L’ampèremètre est branché en série avec le dipôle ;il est symbolisé par:
Pour la lecture de l’intensité du courant sur un Ampèremètre, on utilise la relation suivant :
C : calibre utilisé
n : nombre de graduations lues sur le cadran de l’ampèremètre
N : nombre de graduations maximales sur le cadran de l’ampèremètre
Tension électrique :

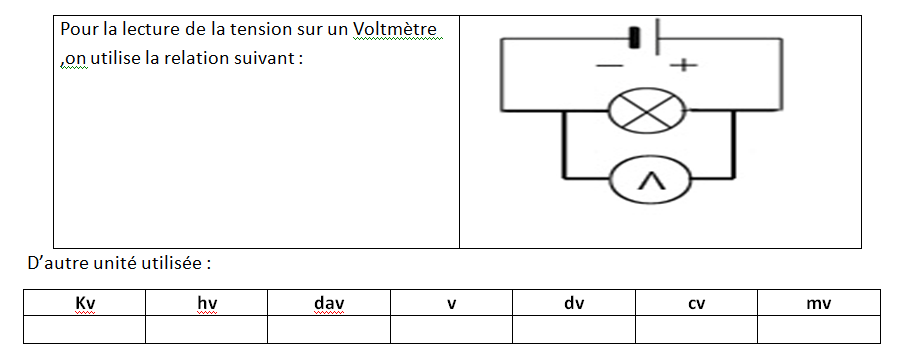

Entre les bornes du Générateur (ou la pile) ;il y a une tension électrique symbolise par U et son unité est le Volt (v), mesurée par un Voltmètre branché en parallèle (dérivation)
Remarque :
pour la mesure de l’intensité ou la tension on utilise aussi une appareil numérique multifonction s’appelle multimètre (ampèremètre ses bornes est A ou mA et com ) ou (voltmètre ses bornes est V et com )
Adaptation d’une lampe à un générateur :
Une lampe est adapté à un générateur quand sa tension nominale est égale à la tension appliquée. l’intensité est alors égale à l’intensité nominale .
*Surtension : on dit que la lampe L est surtension si sa tension UL est inférieur à la tension du générateur UG : UL < UG
*Sous-tension : on dit que la lampe L est sous-tension si sa tension UL est supérieur à la tension du générateur UG : UL > UG
